580KW柴油机密度来发交流电电动机并机柜线路图高压电商图机制：由快速充电商AC220V/DC24V，提拱来发交流电电动机设定器常用输入电源模块DC24V。来发交流电电动机起动后由KA5交流电220V中心继电商输入一些起动讯号。柴油机密度来发交流电电动机设定器在讯号电路开关把来发交流电电动机的直流电、工作电压，速度，转动速度等来发交流电电动机的多种参数指标讯号报告到设定器，由设定器提出电脑指令。   当重油来发三相伺服电机进行后，把电送进按钮触点开关按钮柜上方的主母排。操作器进行系統监视器可达到千万生活条件进行汽油操作，通电时操作，进行DC24V继电子产品所在的表现灯。来发三相伺服电机操作器进行线电压降数据监测数据电路，数据监测数据到符合隔离按钮触点开关进行线电压降，操作器进行KA3继电子产品所在的分闸表现灯，合上主按钮触点开关按钮断路，隔离按钮触点开关分闸后分闸标识灯亮。当操作系統想要分闸的之前，进行KA6分闸继电子产品所在的分闸表现灯，主按钮触点开关按钮隔离按钮触点开关分闸，隔离按钮触点开关分闸灯亮。

工程名称：两台广西顶博发电机组制造:580KW柴油发电机并在机柜主要元件配置清单
主启闭柜
号码	种类	类型外形尺寸	标准	个数	厂家直销
1	萬能式三层架构高压断路器	E1N 1250 D LI F F NST  4P	台	2	ABB
2	来发动机马达组抑制器	HGM9510	只	2	众智
3	直流电压主机电源模块图片	BAC06A	只	2	众智
4	中小型中继电热器	HH52P    DC24V	只	8	正泰
5	大型中继家用电器	HH52P AC220V	只	2	正泰
6	熔丝器	RT14-20/6A	套	16	正泰
7	4g指示灯	AD56-22DS/Y，G，R，~220V红2，绿2	只	4	国优
8	急停接钮	LA37-11MZS红1	只	2	国优
9	旋转开关	LA37-11X/2绿4	只	4	国优
10	主铜排	TMY-100*8	米	8	国优
11	主铜排	TMY-50*8	米	15.4	国优
12	接地保护铜排	TMY-60*6	米	2	国优
13	耐压子	正方形，蓝色，M10	只	12	海坦
14	主材		台	2	国优

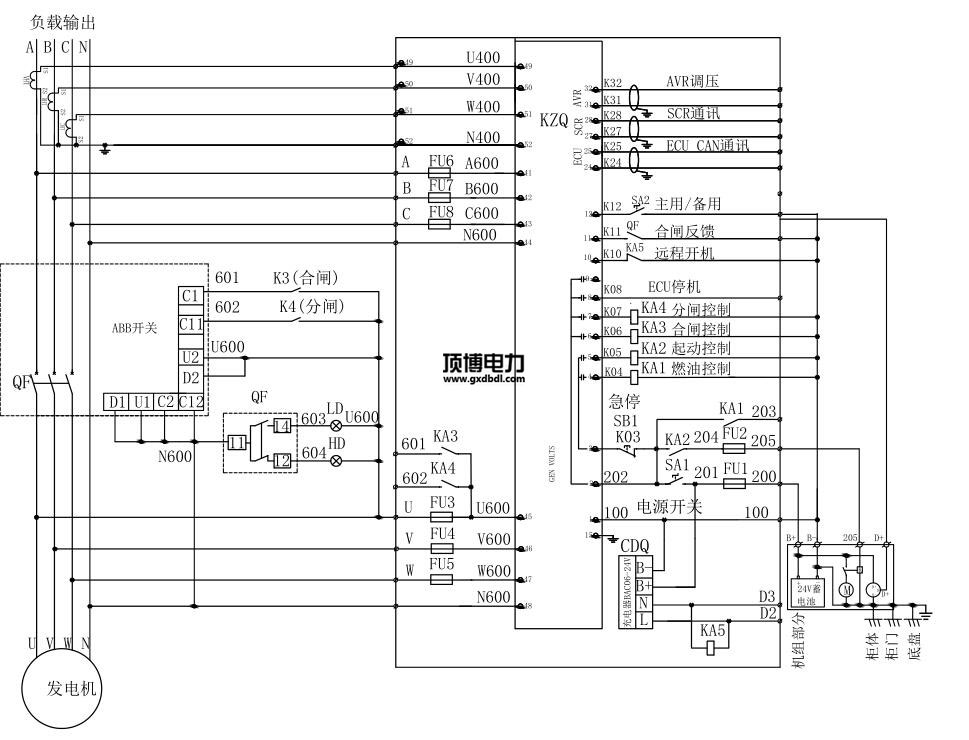

580KW柴油发电机并机柜线路电气图高清
