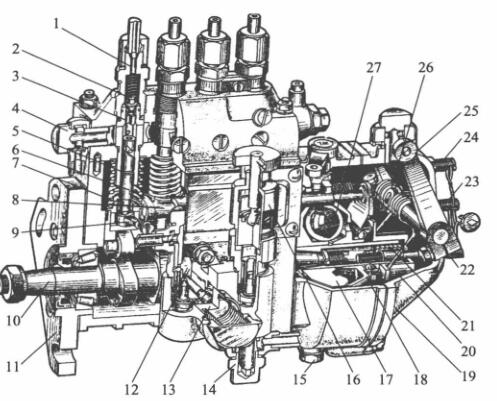

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

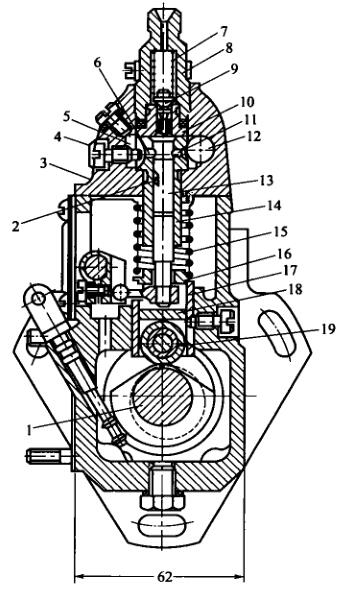

   I号喷油泵的分泵构造图

1-高电压进气软管接线头; 2-油多阀; 3-油多阀块; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵拉簧; 8-油门连接杆;  9-调高臂; 10-凸轮轴轴; 11-稳固接盘; 12-输油管线管道泵剪力轮; 13-输油管线管道泵; 15-放油螺塞; 16-手油阀;  17-动力盘; 18-从动盘; 19-结构件; 20-滑套; 21-较准拉簧; 22-剩余油校准内六角螺丝; 23-怠速定位内六角螺丝; 24-髙速定位内六角螺丝; 25-可控硅调压手柄; 26-可控硅调压拉簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  中键体总体的注意意义是保持喷油開始時刻的确切性，这对多缸柴油密度机一般来说，还可以保持各缸喷油時刻的不对性。起保持效应的连接是中键下面到调正垫铁上水平面的高速H。当喷汽油泵凸轮机构轴伞齿与曲轴伞齿对比地位有一定时，H越大，轴向柱塞泵关了进油孔的時刻太早，喷油開始時刻也太早。反过来说，H越小，喷油開始時刻越延迟时间。因为要选择设计制作和实验设计来定适合自己的中键体事业高速H，以保持喷油開始時刻的确切性。

1-轴承轴; 2-齿轮泵泵泵斜槽; 3-泵盖; 4-品牌定位螺母; 5-回油道; 6-回油孔; 7-油多阀压簧片; 8-油多阀紧座;  9-油多阀; 10-油多阀块; 11-进油孔; 12-进油道; 13-齿轮泵泵泵; 14-齿轮泵泵泵套简;  15一齿轮泵泵泵压簧片; 16-压簧片座; 17-挺柱体:; 18-垫板; 19-压轮

  面对多缸机，各分泵的H值应一样 。调低垫板在喷真空泵出厂设置时均已调好，不随意对换。垫板是用耐磨性物料制做并举行热补救以增长洛氏硬度，因用到中不方便磨坏。如长事件用到后磨坏较多，可换面用到。

  喷液压汽高压油泵泵体分下上俩部分，喷液压汽高压油泵上体用来的连接注塞泵泵泵偶件及很油阀偶件，生殖器用来的连接气缸轴、压轮体和输液压汽高压油泵等。泵体前侧中心会开检视窗孔，方便体检和調整提供的剩余油量。下边有检视发动机油面的检视孔。喷液压汽高压油泵上体含有一种油道，与各注塞泵泵泵套筒或是的马蹄形油槽相似。马蹄形油槽则与注塞泵泵泵套筒上的进、回油孔相似。由输液压汽高压油泵供来的高压低压油顺利利用进液压管连管接头加入油道中。油道中的重油压机机差由装在回液压管连管接头内的回油阀控制，一标准要求实现在5～10kPa位置内。油压机机过低，在注塞泵泵泵下降时，重油没法较快顺利利用进油孔加入注塞泵泵泵上方油腔。当剩余油量太多而使油压机机增大时，过多的重油会顶开回油阀流进重油细滤器中。
